?案簡介
基于本?案的產品模塊，可以快速實現通過Type-C接?外置移動硬盤的功能，?如?機，筆記本/電腦
等數碼產品。
該?案為Realtek?性價?的RTL9210-VB-CG為核?主控，將USB 3.1 GEN2 轉? PCI ExpressGen3*2 ，實現最?16Gbps的數據?速傳輸，同時保證各協議兼容性，功耗低等優勢。另外，經我司對PCB的極致優化，整體產品尺?可縮?? * ，??提?攜帶的便捷性。
產品名稱：CH9210_PCIe
產品描述：?便攜性的Type-C外置移動硬盤盒
主要規格： 33.8mm*29.3mm 尺? / 72points 焊點數 / 4層 板層數 / RTL9210-VB-CG 主控型號
產品實物圖：

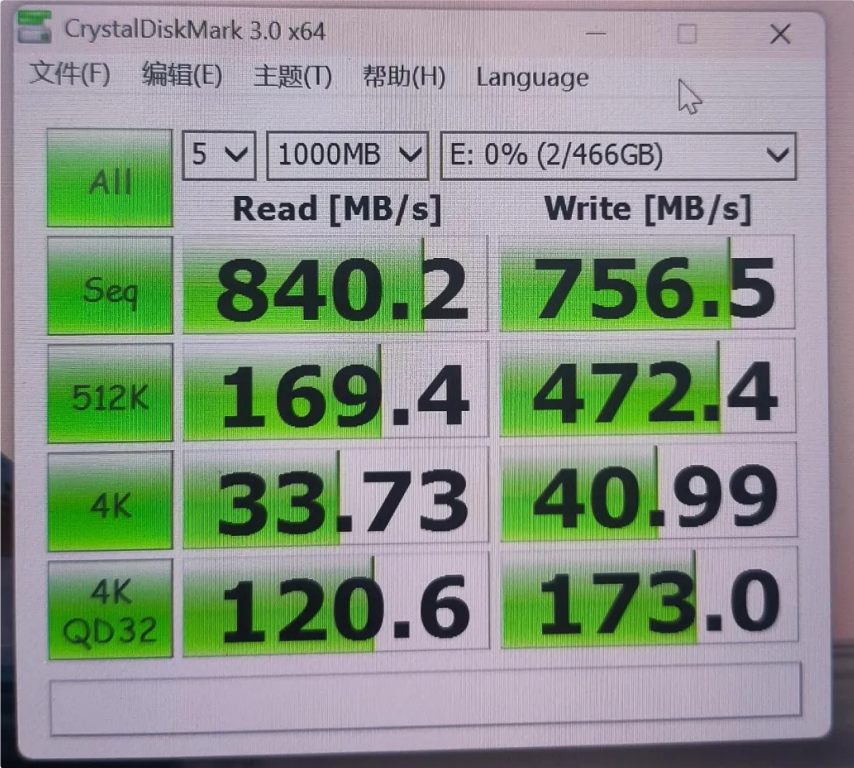

實測速度：
?案解決?標
通過本?案，可快速實現Type-C外置移動硬盤盒的功能。具體如下：
1. 基于「RTL9210-VB-CG」主控芯?，實現USB 3.1 GEN2 (Type-C接?）轉 NVMe 協議(PCIExpress接?) 的外置移動硬盤盒功能；
2. 將PCB尺?做到精簡，極致，??提?產品攜帶的便捷性；
3. 提供完整的硬件/軟件解決?案，助推客戶產品快速上線。
?案技術規格與相關參數

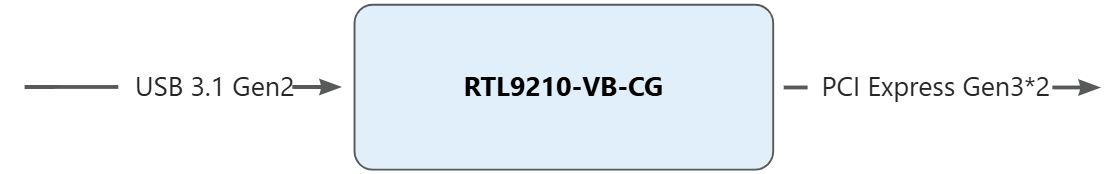

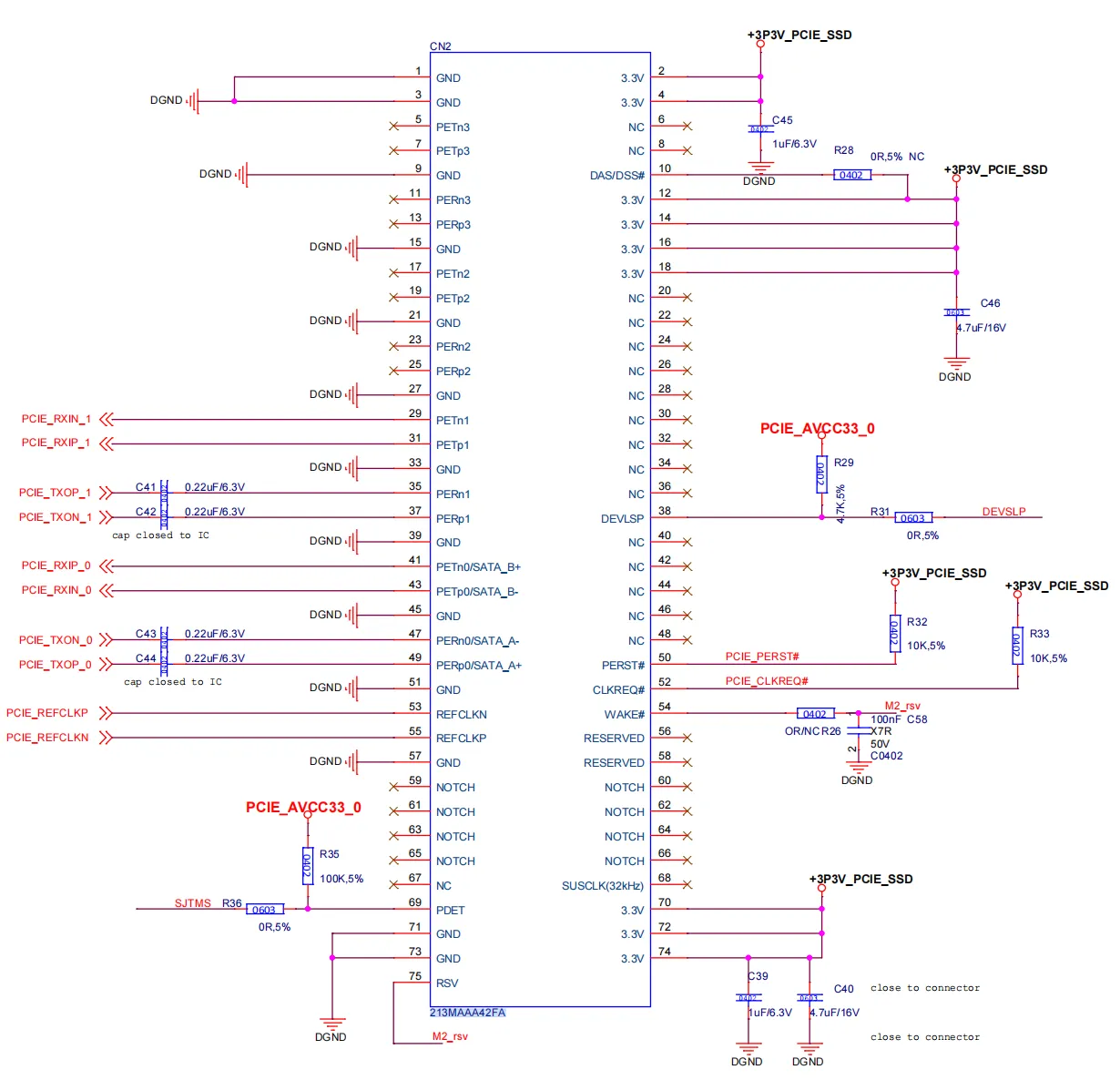

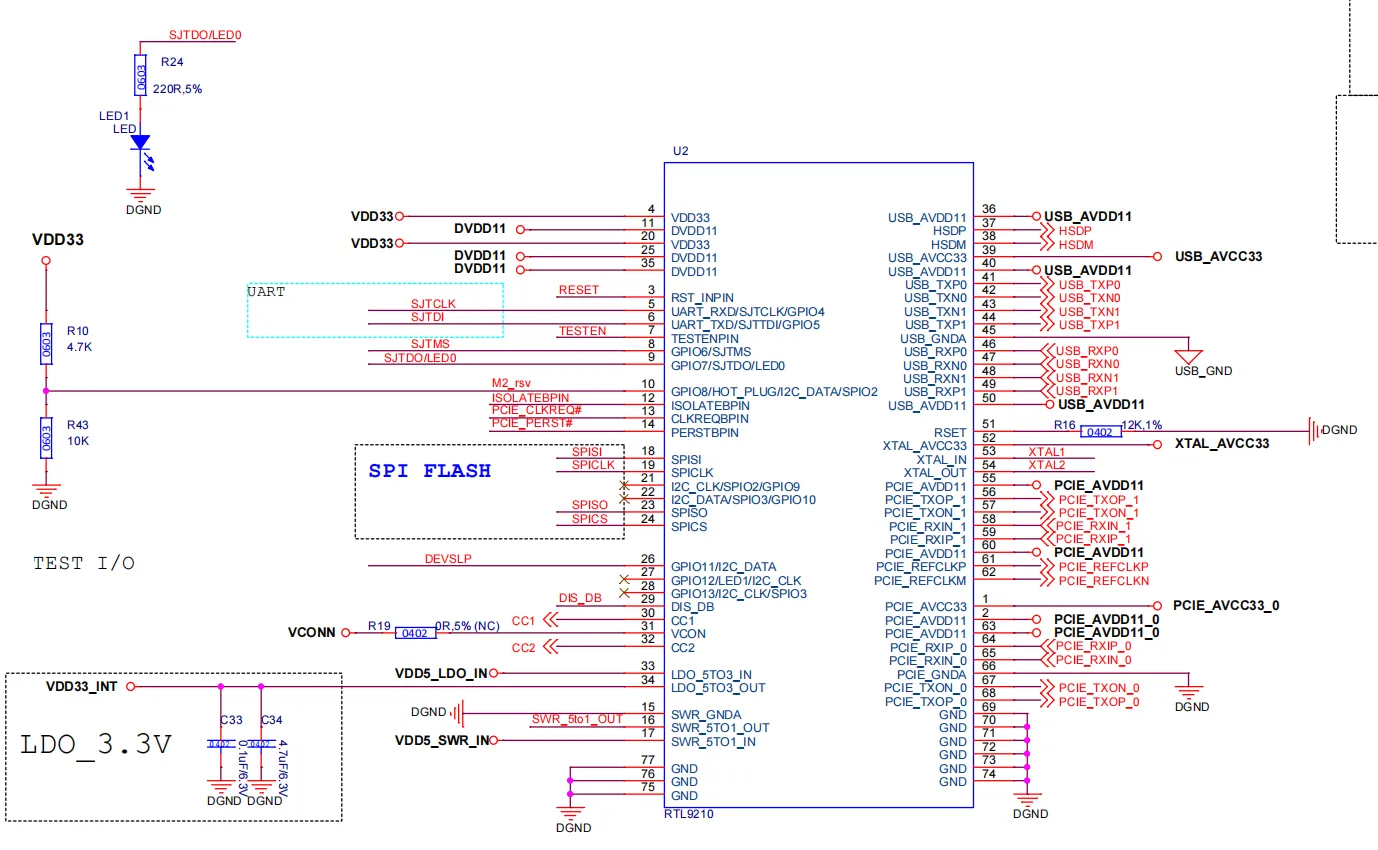

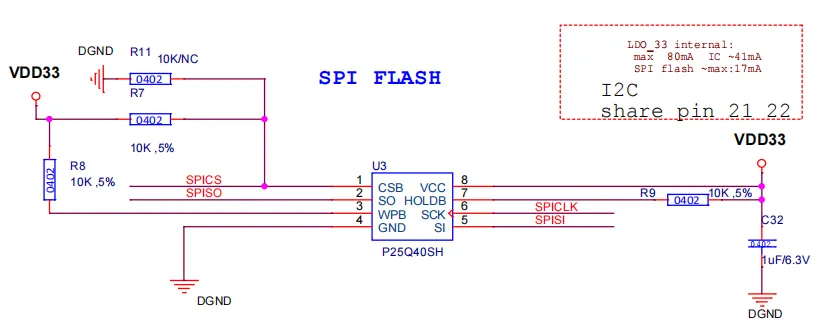

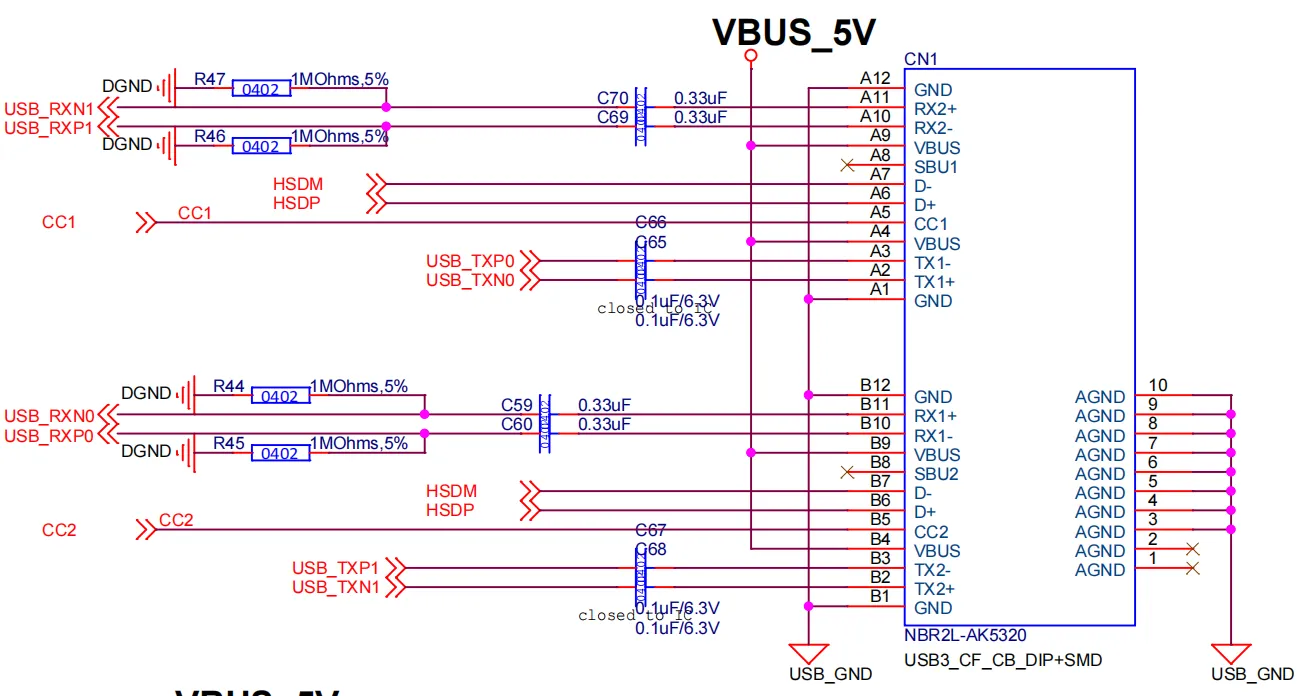

?案架構及部分原理圖參考
PCB線路參考

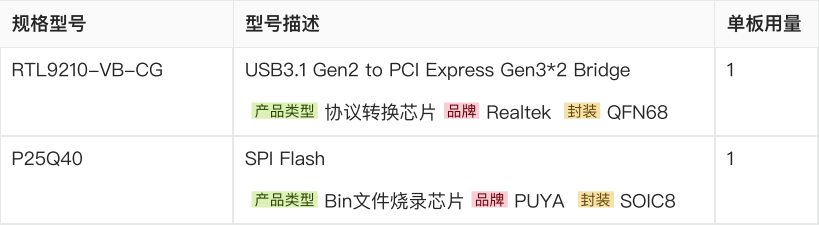

主要材料清單
?案總結與優勢闡述
基于Realtek?穩定，成熟的主控芯?RTL9210-VB-CG，此?案可??減少開發周期，且對各PC產品做了全?的兼容性測試，?論是外置配件亦或是主板內嵌，均可穩定運?。
另外，通過版本優化，此?案已達?性價?且可批量?產，降低了您的bom成本。
同時，我司也提供各PCIe的解決?案：PCIe轉 UART，PCIe 轉 SPI 等等，歡迎新?客戶咨詢洽談。
